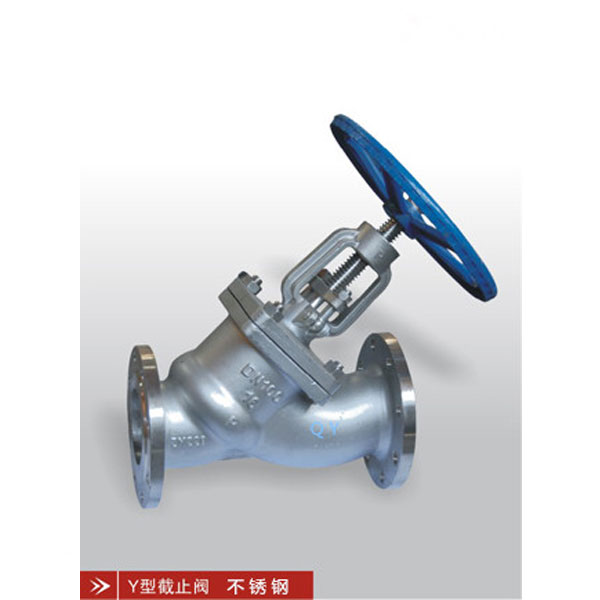

不銹鋼Y型截止閥產品概述：
J45H、J45Y直流式Y型截止閥的閥桿和通道成一定角度，其閥座密封面與進出口通道有一定角度。J45Y型直流式截止閥使流體幾乎不改變流動方向，是截止閥中流阻最小的。廣泛應用于石化、冶金、化工、電站、制藥等行業。y型截止閥閥體的流道與主流道成一斜線，這樣流動狀態的破壞程度比常規截止閥要小，因而通過閥門的壓力損失也相應的小了。主要技術參數型號公稱壓力MPa1.6J45H-16試驗壓力MPa殼體2.4密封1.6工作溫度-30～180℃使用介質水主要零件材料型號閥桿、閥蓋灰鑄鐵灰鑄銅J45H-16閥桿、閥瓣碳鋼閥桿螺母銅填料石墨石棉盤根主要外形尺寸(法蘭尺寸按JB78 PN1.6MPa規定。
不銹鋼Y型截止閥技術參數：
產品型號：J45H、J45Y直流式Y型截止閥
連接形式：法蘭
公稱通徑：DN50-DN350 mm
適用介質：水蒸汽
壓力范圍：1.6 Mpa
適用溫度：100度℃
主體材料：碳鋼
不銹鋼Y型截止閥主要技術參數：
型號 | 公稱壓力MPa | 1.6 | |
J45H-16 | 試驗壓力MPa | 殼體 | 2.4 |
密封 | 1.6 | ||
工作溫度 | -30～180℃ | ||
使用介質 | 水 | ||
不銹鋼Y型截止閥主要零件材料：
型號 | 閥桿、閥蓋 | 灰鑄鐵 | 灰鑄銅 |
J45H-16 | 閥桿、閥瓣 | 碳鋼 | |
閥桿螺母 | 銅 | ||
填料 | 石墨石棉盤根 | ||
不銹鋼Y型截止閥主要外形尺寸(法蘭尺寸按 JB78 PN1.6MPa規定）：
口徑 | 尺寸(mm) | ||||
L | D | H | H1 | D0 | |
20 | 150 | 105 | 195 | 215 | 90 |
25 | 160 | 115 | 265 | 290 | 100 |
32 | 180 | 135 | 290 | 320 | 120 |
40 | 200 | 145 | 315 | 355 | 140 |
50 | 230 | 160 | 325 | 365 | 160 |
65 | 290 | 180 | 350 | 385 | 180 |
80 | 310 | 195 | 445 | 510 | 220 |
100 | 350 | 215 | 460 | 540 | 240 |
125 | 400 | 245 | 530 | 615 | 280 |
150 | 480 | 280 | 600 | 685 | 320 |
