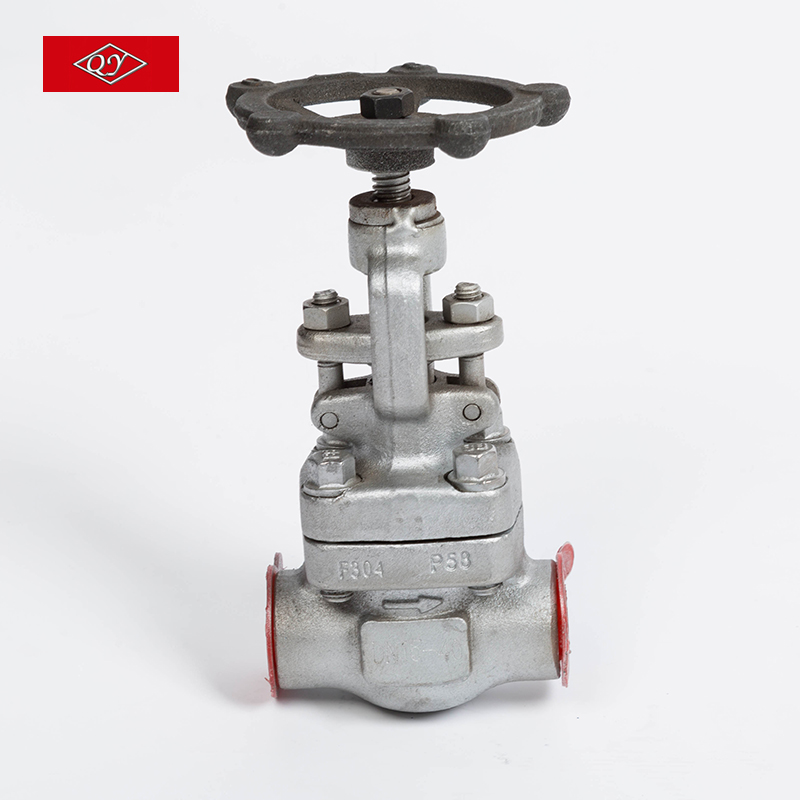

產品名稱：鍛鋼不銹鋼閘閥產品型號： Z11Y Z61Y產品特點：鍛鋼不銹鋼閘閥有三種閥蓋設計，種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接 .
免費咨詢：0577-67310582
產品名稱：鍛鋼不銹鋼閘閥
產品型號： Z11Y Z61Y
產品特點：鍛鋼不銹鋼閘閥有三種閥蓋設計，種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接 .
一、鍛鋼不銹鋼閘閥產品概述 :
鍛鋼不銹鋼閘閥 有三種閥蓋設計，種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接 .
二、鍛鋼不銹鋼閘閥標準材質細表 :
序號 | 零件名稱 | CStoASTM | AStoASTM | SStoASTM | ||
A105 | F22 | F304(L) | F316(L) | |||
1 | 閥體 | A105 | A182F22 | A182F304(L) | A182F316(L) | |
2 | 閥座 | A276420 | A276304 | A276304(L) | A276316(L) | |
3 | 閘板 | A182F430&410 | A182F304 | A182F304(L) | A182F316(L) | |
4 | 閥桿 | A182F6 | A182F304 | A182F304(L) | A182F316(L) | |
5 | 墊片 | 316夾柔性石墨 | 316夾PTFE | |||
6 | 閥蓋 | A105 | A276f304 | A276F304(L) | A276F316(L) | |
7 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M | |
8 | 銷釘 | A276420 | A276 304 | |||
9 | 填料壓套 | A276410 | A182F304(L) | A182F316(L) | ||
10 | 活節螺栓 | A193B7 | A193B16 | A193B8 | A193B8M | |
11 | 填料壓板 | A105 | A182F11 | A182F304(L) | A182F316(L) | |
12 | 螺母 | A1942H | A1944 | A1948 | A1948M | |
13 | 閥桿螺母 | A276420 | ||||
14 | 鎖緊螺母 | A1942H | A1944 | A1948 | A1948M | |
15 | 銘牌 | SS | ||||
16 | 手輪 | A197 | ||||
17 | 墊片 | A473431 |
| |||
18 | 填料 | 柔性石墨 | PTFE | |||
適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | |||
適用溫度 | —29℃～425 ℃ | —29℃～550 ℃ | —29℃～200 ℃ | |||
注意 : 客戶需求的其他材質也可采用 . 密封面材料配對客戶指定內件代號決定
CS= 碳鋼 ;AS= 合金鋼 ;SS= 不銹鋼 ;
三、鍛鋼不銹鋼閘閥主要外形連接尺寸：
NPS | 縮徑 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
|
全徑 |
| 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
L | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
H(開) | 158 | 158 | 169 | 197 | 236 | 246 | 283 | 330 | |
W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
重量 | 螺栓式 | 2.1 | 2.0 | 2.3 | 4.3 | 5.9 | 6.9 | 11.1 | 15.2 |
焊接式 | 1.8 | 1.7 | 2.0 | 3.8 | 5.1 | 6.1 | 10.2 | 14.2 | |
