Q42F/H 法蘭連接 120 度斜角 Y 型 三通球閥 的流道形式為 120 度切換，流道平坦，流體阻力小，流通能力強，不會使介質停留在流道內部，實現各管道能夠得到很好、很順的切換，該閥外型美觀，結構緊湊合理，密封性能好。
免費咨詢：0577-67310582
一、 不銹鋼120度三通球閥 產品概述
Q42F/H 法蘭連接 120 度斜角 Y 型 三通球閥 的流道形式為 120 度切換，流道平坦，流體阻力小，流通能力強，不會使介質停留在流道內部，實現各管道能夠得到很好、很順的切換，該閥外型美觀，結構緊湊合理，密封性能好。 Q42F/H 法蘭連接 120 度斜角 Y 型三通球閥與閥座密封根據工況不同，可分別采用軟密封、噴焊鎳基合金 ( 硬度大于 HRC60) 、超音速涂鎢鈷合金 ( 硬度大于 HRC70) 及特種硬質材料等多種先進工藝，適用各種苛刻工況，軟密封適用 200℃ 以下工況，硬密封碳鋼不超過 425℃ ，不銹鋼不超過 450℃ 。
二、 不銹鋼120度三通球閥 主要零部件材料表
序號 | 零件名稱 | 材質名稱(常規配置) | |||
Q42F/H-C | Q42F/H-P | Q42F/H-R | Q42F/H-RL | ||
1 | 閥體、閥蓋 | WCB | 304(CF8) | 316(CF3) | 316L(CF3M) |
2 | 填料 | PTFE、PPL、柔性石墨 | |||
3 | 球體 | WCB+HCr | 304(CF8) | 316(CF3) | 316L(CF3M) |
4 | 密封圈 | PTFE、PPL | |||
5 | 墊片 | PTFE、PPL | |||
6 | 閥桿 | 2Cr13 | 304 | 316 | 316L |
7 | 雙頭螺栓 | 35CrMoA | 304 | 316 | 316L |
三、 不銹鋼120度三通球閥 主要性能規范表
公稱壓力 PN(MPa) | 試驗壓力PS(MPa) | ||
殼體 | 高壓液密封 | 低壓液密封 | |
1.6 | 2.4MPa | 1.76MPa | 0.6MPa |
2.5 | 3.75MPa | 2.75MPa | |
4.0 | 6.0MPa | 4.4MPa | |
適用工況 | 適用介質 | 水、油品、氣等非腐蝕介質和酸堿腐蝕介質 | |
適用溫度 | -28～450℃ | ||
執行標準 | 設計 | GB/T12237-89 | |
結構長度 | GB12221 | ||
連接法蘭 | JB/T79.1-79.4、GB/T9113.1-9113.4、HG20592、 ASTM B16.5 | ||
檢驗試驗 | GB/T13927、JB/T9092、API598 | ||
四、 不銹鋼120度三通球閥 主要外型尺寸表
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | ||||||
L | D | K | R | C | f | N-d | ||
1.6 | 50 | 110 | 160 | 125 | 100 | 20 | 3 | 4-?18 |
65 | 130 | 180 | 145 | 120 | 20 | 3 | 4-?18 | |
80 | 150 | 195 | 160 | 135 | 20 | 3 | 8-?18 | |
100 | 170 | 215 | 180 | 155 | 22 | 3 | 8-?18 | |
125 | 190 | 245 | 210 | 185 | 22 | 3 | 8-?18 | |
150 | 210 | 280 | 240 | 210 | 24 | 3 | 8-?23 | |
200 | 245 | 335 | 295 | 265 | 24 | 3 | 12-?23 | |
250 | 290 | 405 | 355 | 320 | 30 | 3 | 12-?25 | |

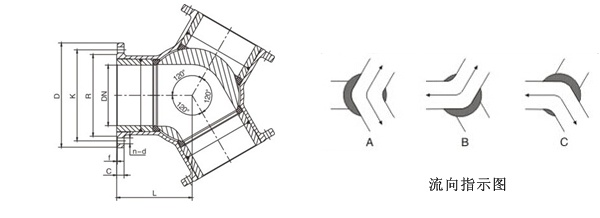

五、 不銹鋼120度三通球閥 主要結構圖
